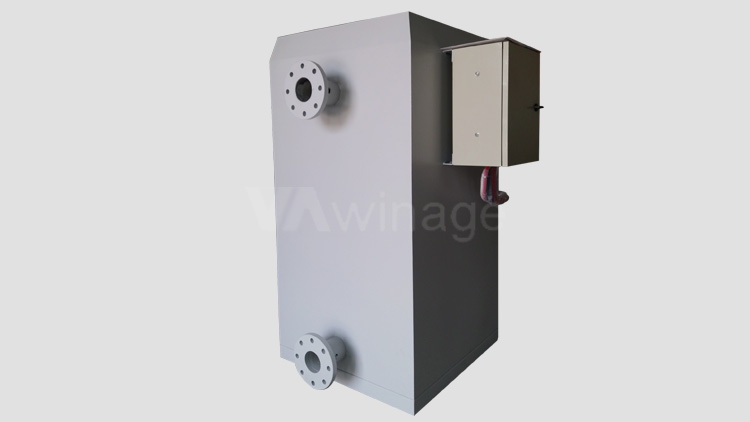

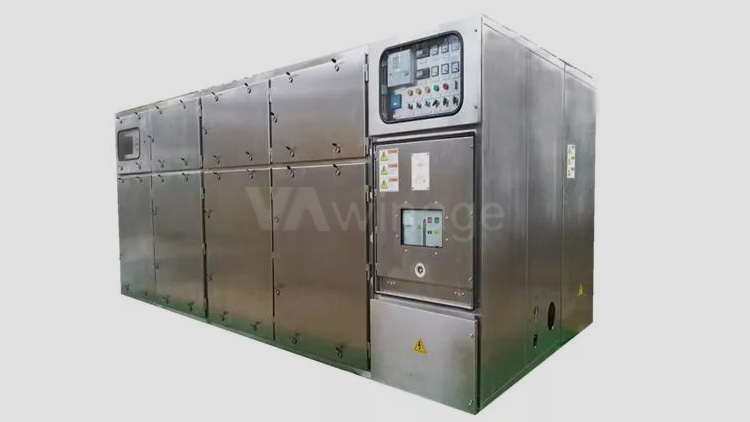

VA4系列定制型制動電阻柜配套3.3KV高壓變頻器的應用案例

隨著變頻技術的不斷發展，變頻器在生產和生活中得到越來越廣泛的應用，與此同時高壓變頻技術的應用也得到了飛速發展，尤其在價格門檻逐漸降低的趨勢下，也為高壓變頻器的大規模推廣應用創造了良好條件。

高壓變頻器通常指用于驅動1kV以上交流電動機的中、大容量變頻器。國內常見有3KV、6KV、10KV三個標準電壓，國外常見有3.3 kV、6.6 kV、11kV、4.16 kV(北美洲)四個標準電壓，時代嘉盈為了適應市場不斷增長的需求，結合礦山機械行業特點，設計開發出VA4系列某定制型制動電阻柜配套用于礦井螺旋鉆進式采煤機中1600KW/3.3KV高壓變頻器，取得了較好的效果。

在煤炭和礦山行業中，由于資源的持續開采，國內外許多礦井已經進入枯竭期。因此，如何延長這些礦井的壽命，提高煤炭和各類礦產資源的利用率，有著深遠的經濟效益和社會意義。

礦山機械在生產過程中經常面臨開采設備持續運行，保證長期工作不停車需求，因此在變頻器性能上也要求滿足起動轉矩大，保證頻繁急加速、急減速等特殊工況，時代嘉盈合作單位——河南某礦山機械設備制造商在推出用于礦井螺旋鉆進式采煤機中1600KW/3.3KV高壓變頻器的同時，要求我公司結合該型號變頻器參數和性能特點，提供一套與之配套的制動電阻柜，并預留遠程通信接口，方便用戶進行信號控制與數據采集。

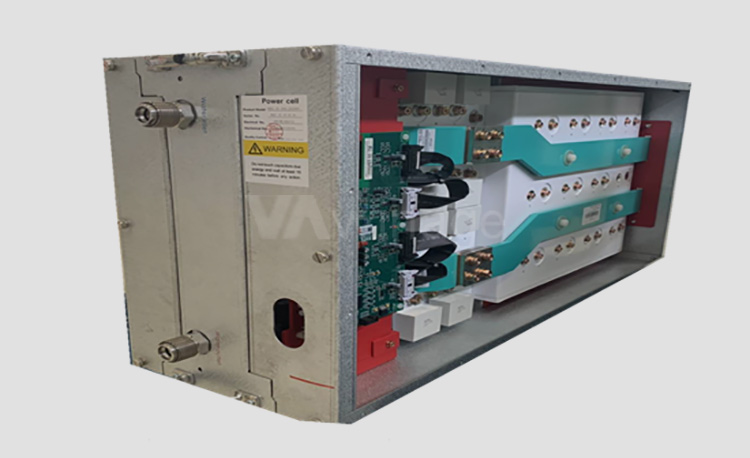

公司研發人員在接到合作任務之后，分析該高壓變頻器參數特點：該變頻器采用18脈波移相整流的移相變壓器，實現電網側無諧波干擾。拓?fù)浣Y(jié)構上采用多電平功率單元串聯技術，輸出13電平，正弦度高，du/dt小，電纜和電機絕緣性好，變頻器移相變壓器和功率單元均采用水冷散熱方式。

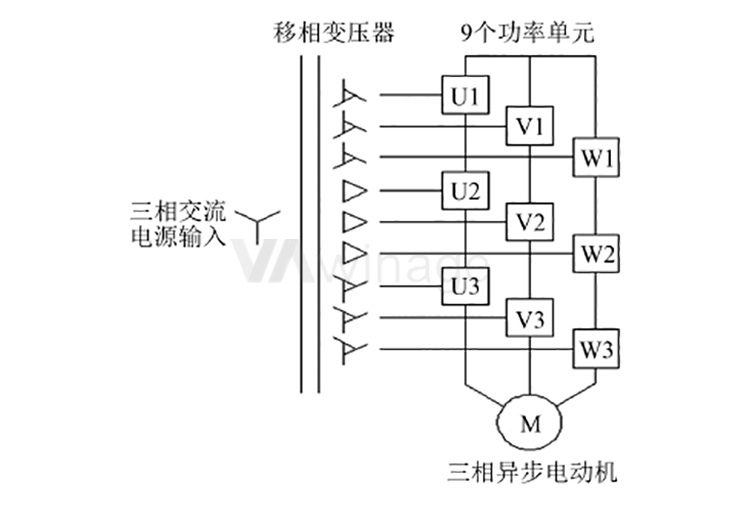

圖1 鉆機變頻系統主回路拓?fù)浣Y(jié)構

如圖所示為鉆機變頻系統主回路拓?fù)浣Y(jié)構。其中，移相變壓器使用18脈波移相整流技術，實現電網側無諧波干擾，為高效率變壓器;同時，將11 kV高壓變換為9組690 V低壓，為9個功率單元獨立供電，各組690 V間使用整流移相技術，起到降壓、隔離及消諧波作用。

由于鉆機變頻器腔體內的水冷系統為內水循環系統，由主泵、管路、傳感器及以PLC為核心的電控系統組成。內水循環將熱量帶到水-水換熱器，再由外水將熱量交換到腔體外部，從而達到散熱目的。控制溫升是保證變頻器正常運行的關鍵。經過充分的數據分析、比較和論證，我公司決定采用定制開發一套與之匹配的水冷型電阻柜方案，并對整個水冷系統水溫進行實時數據采集，統一監控，結合遠程通信，保證系統運行的可靠性和穩定性。

時代嘉盈定制開發的VA4 系列800KW高壓變頻器制動電阻柜在完成設計定制后，經過綜合測試，獲得如下數據：

1、電抗器試驗

鉆機系統的特殊工況要求變頻器與電機的起動轉矩為額定轉矩的3倍，且需頻繁起動。因此，首先對變頻器進行3倍過流試驗。變頻器輸出接三相電抗器作為負載，通過變頻器V/f分離控制，變頻器輸出頻率固定為50 Hz，逐漸增加變頻器輸出電壓，直至輸出電流達到900 A。變頻器輸出電壓、電流波形如圖2、圖3所示。

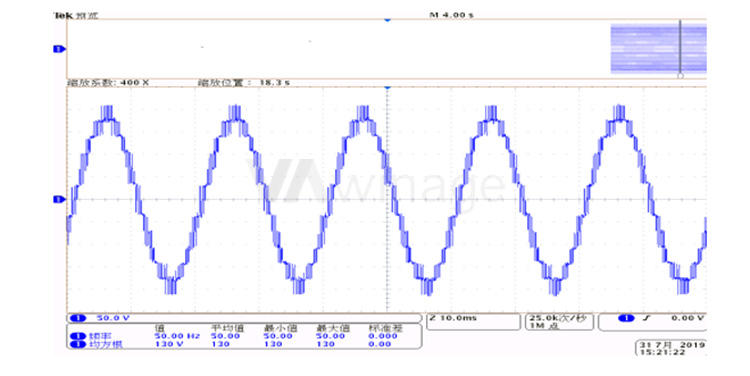

圖2 變頻器輸出線電壓Uab(試驗PT低壓側)波形

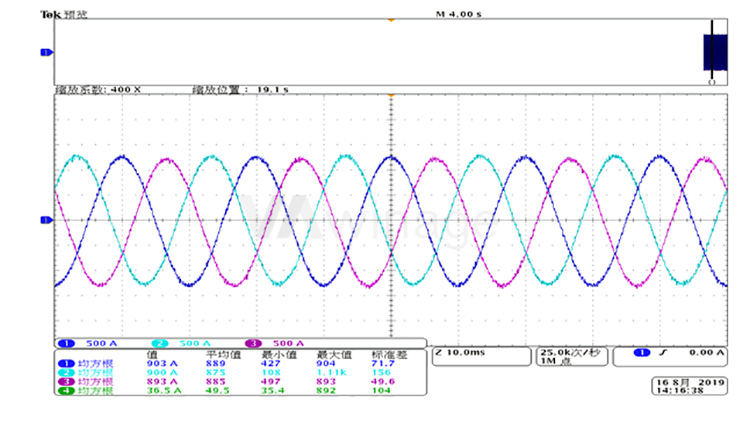

圖3 變頻器輸出3倍額定電流Ia、Ib、Ic波形

2、電機試驗

加載試驗平臺采用2×2 000 kW同軸異步機組，加載設備為高壓四象限變頻器，可將能量回饋至電網。四象限變頻器參數如表1所示。異步電機參數如表2所示。

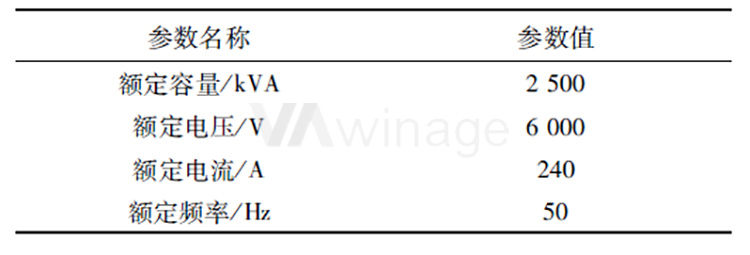

表1 四象限變頻器參數

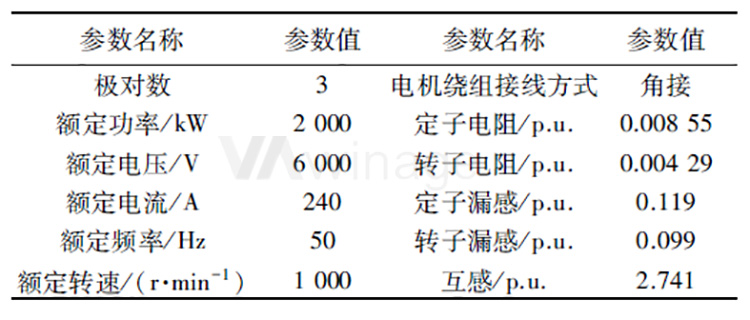

表2 異步電機參數

將變頻器的運行方式改為矢量控制模式。因?yàn)樵囼?yàn)條件受變頻器輸出電壓和電機額定電流限制，所以最終變頻器輸出電壓為3.3 kV，輸出電流為240 A。如圖4所示,變頻器拖動電機運行的電流波形平穩、波動小。

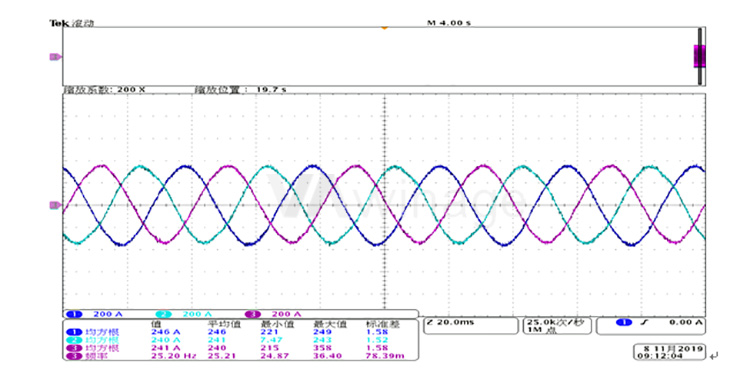

圖4 變頻器矢量控制拖動電機運行電流波形

仿真和試驗表明，該變頻器制動電阻柜完全符合變頻器輸入輸出諧波含量低、控制系統靈活、損耗低、可靠性高等優點。與傳統產品相比，制動和回饋系統還有幾個方面的創新：

(1)根據輸出電壓和電流數據調整加載;

(2)法蘭拼接式IP56防護等級;

(3)大幅度縮減制動和啟動時間間隔。

公司研發的螺旋鉆機用變頻器制動電阻柜為配套該公司首臺IP56結構變頻器，既能作為今后定制類特種負載柜市場的技術儲備，又為更多特種產品開發及應用積累了寶貴的經驗。當前中國正處于高端制造業核心競爭力提升、從工業大國向工業強國轉變的重要時期，該類產品的研發配套也確實有著重要的經濟和社會意義。
